Accessoires

Vous trouverez ici toutes les informations sur nos accessoires certifiés CLOM :

Approvisionnement en énergie

Questions fréquentes sur ICU CLOM SolarCell

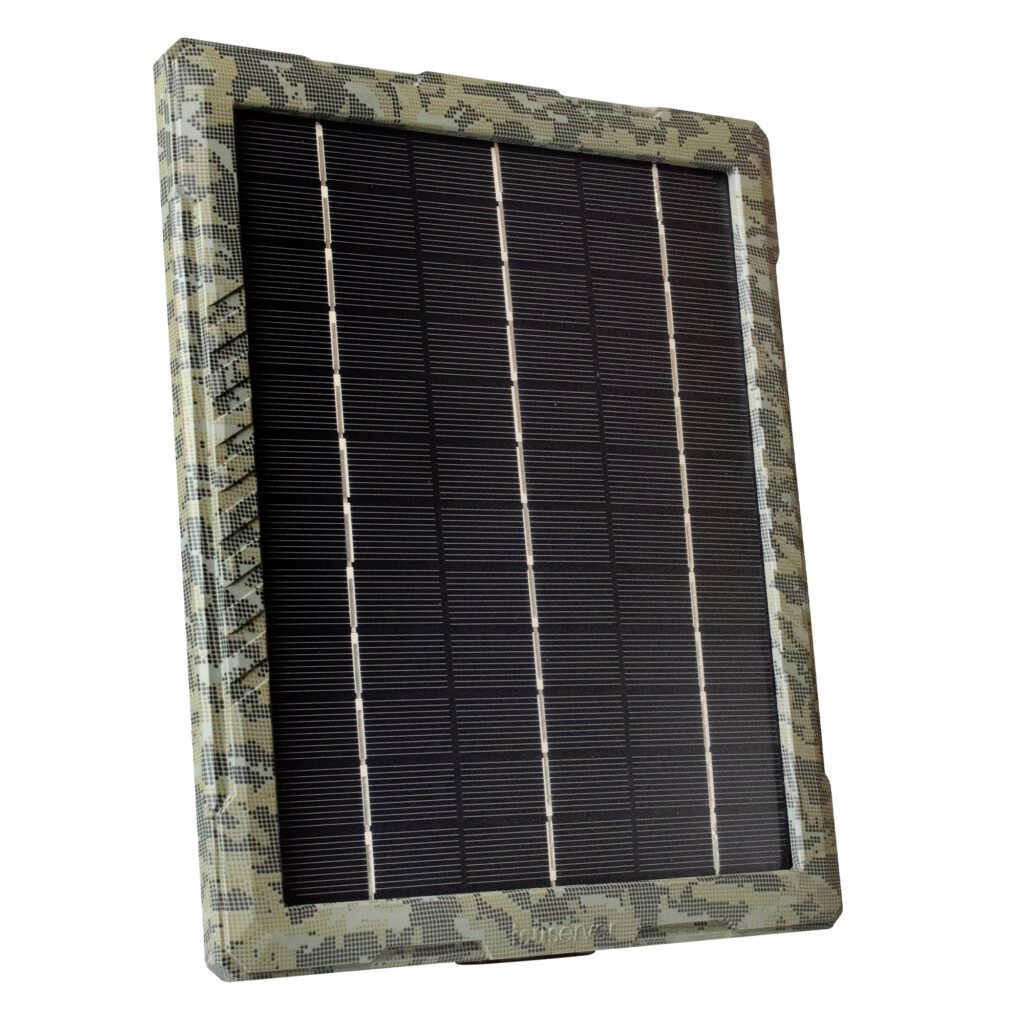

1. Comment fonctionne la SolarCell d'ICUCLOM ?
   La cellule solaire charge des batteries lithium-ion insérées (type 18650) qui sont ensuite utilisées comme
   servir de tampon pour les consommateurs connectés (par ex. caméra de chasse). Il est possible d'utiliser des appareils avec 6 V
   (jusqu'à 3 A) ou 12 V (jusqu'à 1,5 A).

2. Qu'est-ce qui est inclus dans la livraison ?
   • ICUCLOM Panneau solaire
   • Support de montage
   • Sangle d'arbre
   • Chargeur
   • 2 câbles :
     o DC5521/DC5521 (1 m)
     o DC5521/DC4017 (1 m)

3. Comment charger les batteries pour la première fois ?
   • Ouvrir le compartiment de la batterie à l'arrière.
   • Insérer trois accumulateurs 18650 Li-Ion identiques avec circuit de protection.
   • Recharger les batteries à l'intérieur avec le bloc d'alimentation fourni.
   • Des LED indiquent l'état de charge :
     o Blanc clignotant = chargement en cours
     o Vert = état de la batterie (1-4 LED)

4. Que signifient les indicateurs LED ?

   > DEL blanches (courant de charge) :
   - 1 LED : 30-50 mA
   - 2 LED : 50-120 mA
   - 3 LED : 121-200 mA
   - 4 LED : 200-289 mA

   > DEL vertes (état de charge) :
   - 1 LED : <30 %
   - 2 LED : <50 %
   - 3 LED : <80 %
   - 4 LED : 100 %
   - 2 clignotements = <5 %


5. Quelles sont les fonctions de protection de l'appareil ?
   • Protection contre les surcharges
   • Protection contre les surintensités
   • Protection contre les décharges profondes
   • Protection contre les courts-circuits

6. À quoi faut-il faire attention lors du montage en extérieur ?
   - Étancher tous les raccords non utilisés (couverture en caoutchouc !).
   - Les câbles de connexion doivent disposer de bagues d'étanchéité (protection contre les projections d'eau IP54).
   - La tension du consommateur doit correspondre à la sortie du panneau (6 V ou 12 V).

7. Aperçu des données techniques
   - Max. Sortie du panneau solaire : 18 V / max. 289 mA
   - 6 V Sortie : max. 3 A
   - Sortie 12 V : max. 1,5 A
   - Puissance max. puissance : 5,2 W
   - classe de protection : IP54
   - Température de fonctionnement : -30 °C à +70 °C
   - Dimensions : 234 × 194 × 34 mm

8. Comment relier plusieurs panneaux ?
   Plusieurs ICUCLOM SolarCells peuvent être connectées en parallèle via les connexions 18 V situées sur la face inférieure.

9. Comment éliminer correctement les accumulateurs et les appareils ?
   - Accumulateurs : à rapporter aux points de collecte communaux ou aux commerçants.
   - Appareils : recyclage via des points de collecte appropriés (par ex. ear-verzeichnis) ou envoi direct à ICUserver GmbH.

Aperçu rapide - aide en cas de défauts

Image d'erreur	Cause possible	Solution
Aucune LED n'est allumée	Batterie vide ou mal insérée	Vérifier les batteries, les charger complètement
Les LED blanches ne clignotent pas	Pas de chargement actif	Réorienter le panneau ou vérifier le bloc d'alimentation
1 seule LED verte ou clignotante	Batterie presque vide	Charger les batteries
L'appareil ne se charge pas	Câble de connexion ou tension incorrecte	Vérifier la tension (6 V/12 V correct ?)
L'appareil chauffe	Normal lors du chargement	Si extrêmement chaud : Arrêter l'utilisation !
Risque de court-circuit	Mauvais consommateur raccordé	Le circuit de protection s'enclenche - vérifier
Pas de protection contre les éclaboussures	Bagues d'étanchéité manquantes	Utiliser des câbles avec des bagues d'étanchéité
